Azɔ̌ ɔ sín xóta

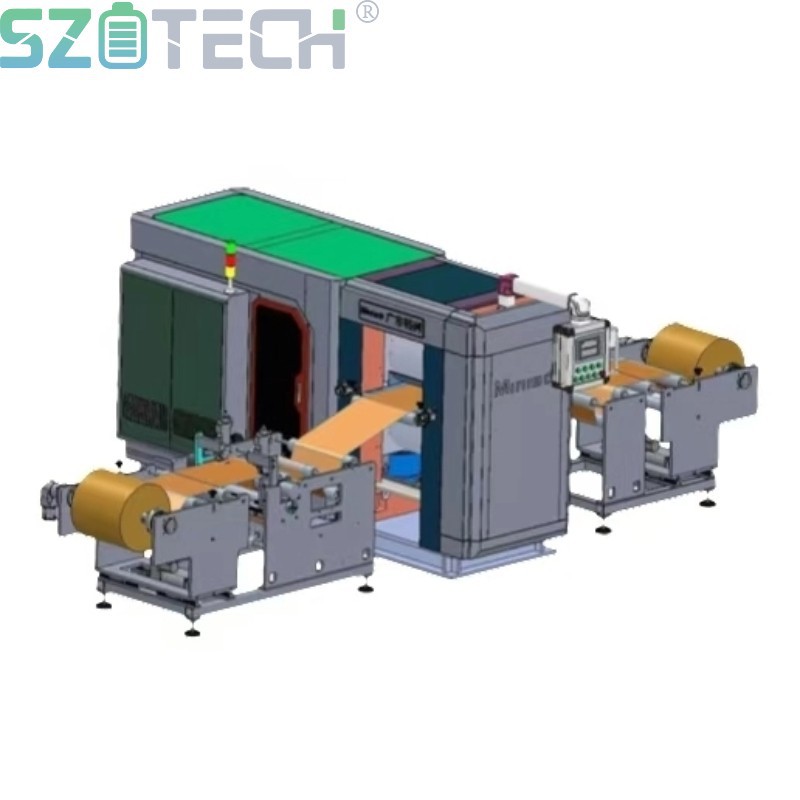

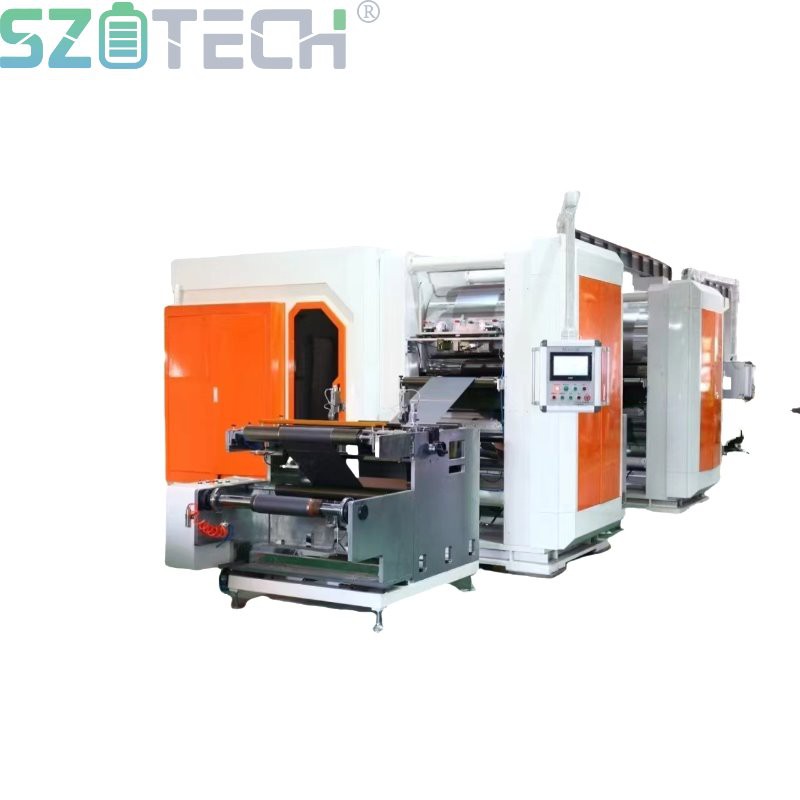

Macinu e nɔ tɛ́ nǔ dó kɔ́mɛ é ɔ, nǔ e è bló ɖó linlin e è nɔ zán dó bló nǔ e nɔ nyí lithium{1}}ion é jí é ɖé wɛ. É nɔ bló bɔ è nɔ bló bɔ è nɔ ɖó hlɔnhlɔn ɖaxó ɖé ɖò ±2μm mɛ, bo nɔ sɔgbe xá katodu lɛ ɖi LFP, NMC, kpo anodes lɛ kpo bɔ graphite kpo silicon{5}}carbone kpo ɖ’emɛ. É nɔ w’azɔ̌ ɖò wezun jí kaka jɛ 12 m/min jí, bo nɔ lɛ́ ɖó hlɔnhlɔn e nɔ yì 200 tɔn é, bɔ tutoblonunu syɛnsyɛn enɛ nɔ bló bɔ è nɔ hɛn zozo jɛ nukɔn, è nɔ hɛn hlɔnhlɔn ɔ ɖó te ɖò éɖée jí, è nɔ jla nǔ lɛ ɖó ɖò tó lɛ jí, bo nɔ lɛ́ jla tɛnmɛ e mɛ è nɔ j’ayǐ ɖè é ɖó ɖò hwenu jɔ hwenu. PLC kpo HMI kpo sín xóɖɔɖókpɔ́ tɔn e ɖó nǔnywɛ é nɔ zɔ́n bɔ è nɔ w’azɔ̌ ganji, bɔ nǔ e ɖò taji hugǎn lɛ é-ɖi Mitsubishi PLC kpo rollers ɖaxó-e nɔ hɛn nǔ lɛ ɖó mimɛ̌ jí lɛ é kpo nɔ na jiɖe ɖɔ è sixu ɖeji dó mɛ wu. É nyɔ́ nú mɛ e nɔ bló batɛɛ EV kpo ESS kpo lɛ é, bo na dó bló bɔ nǔ e è nɔ wà lɛ é kpo azɔ̌wiwa celule lɛ tɔn kpo na jɛji.
Azɔ̌wanú lɛ sín xóta
Azɔ̌wanú ɔ sín azɔ̌:
(1)HF-ZJ wɛ è nɔ zán ɖò taji nú nǔ e è nɔ zán dó bló kɔ́lu lithium-ion tɔn lɛ é, bo nɔ kɔ́n kɔ́lu kɔ́lu ɔ ɖó hlɔnhlɔn kpo ɖaxó e è byɔ ɖò tuto ɔ mɛ é kpo jí, bɔ è nɔ xò kɔ́lu ɔ kplé gbɔn nǔ e nɔ bló kɔ́lu é gblamɛ;
(2) Azɔ̌wanú lɛ nyí gan 45 # kɔ́mɛ, structure slider ɖaxó, hlɔnhlɔn e nɔ hɛn nǔ é ɖaxó, deformation kpɛví, hlɔnhlɔn e nɔ hɛn nǔ é ɖaxó, wezun e nɔ hɛn nǔ é ɖaxó;
(3) É ɖó azɔ̌ e nɔ zɔ́n bɔ è nɔ slá wǔ nú nǔ e ɖò jǐ lɛ é bo nɔ lɛ́ xò nǔ lɛ zlɛ é;
(4) kpo jlɛjininɔ tension control bonding, bonding;
(5) kpo nǔ e nɔ hɛn nǔ ɖó te é ɖé kpo;
(6) Nǔ e nɔ zɔ́n bɔ jɔhɔn nɔ hɛn nǔ gblé dó mɛ wu é wɛ nɔ kpé nukún dó jǐ yiyi sín cylindre ɔ wu gbɔn man-machine interface jí bo nɔ hɛn mɔ̌to ɔ sín jǐ yiyi yì jǐ;
(7) É ɖò mɔ̌ có, è ɖó na hɛn nǔ e è nɔ ylɔ ɖɔ “automatique” é ɖó mimɛ̌ jí, bo na nɔ jla hlɔnhlɔn e ɖò amì ɔ jí é ɖó gbɔn man-macinu ɔ sín xóɖɔɖókpɔ́ jí;
(8) Man-machine interface jlaɖó bo na dó ɖyɔ ami sín hlɔnhlɔn bo na dó jla gap.

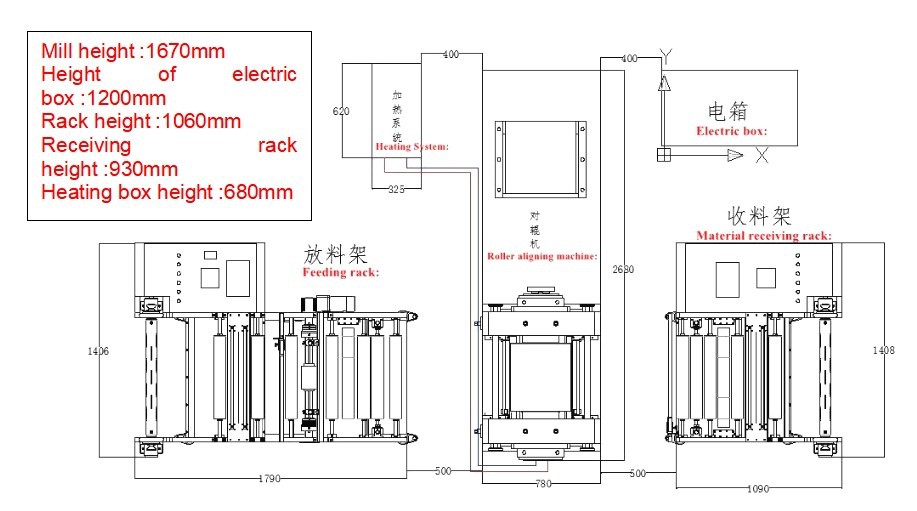

Xlɛ́ ɖiɖe tò ɔ tɔn
Azɔ̌wanú e cá kàn xá é
Azɔwanu lɛ sin yiyi
Debobinage → plateforme de alimentation → système de correction → système de contrôle de la tension → appareil de coupe de bord → appareil de tampon → appareil de chauffage → press à rouleau → appareil de suppriment de rouleau (plateforme électrode négatif seulement) → système de contrôle de tampon → système de contrôle de correction → kɔ́n
1. Paramɛtɛrɛ nǔ e ɖò wa wɛ lɛ é tɔn
|
gbeɖé |
Nùɖé |
Paramètre technique |
|
1. |
Nǔ e è nɔ zán lɛ é sín tuto |
Katodu: litiyɔmu gan fɔsfate, litiyɔmu kobaltu, litiyɔmu manganate kpodo nu atɔn lɛ kpo Anɔdu: grafiti‚ karbɔnu silicium‚ ɖevo lɛ |
|
2. |
Wlɛnwín nǔ e è nɔ sɔ́ dó sá nǔ dó nǔ jí é tɔn |
Transverse intermittent, couche zebra gege e nɔ yi nukɔn e, couche e nɔ yi nukɔn e, ɖevo lɛ |
|
3. |
Nǔ e ɖò jijɛ wɛ é |
1) Nǔ e è sɔ́ ɖó dò é sín ɖiɖe: aluminium sín wema 10 ~ 35μm, ganvɔ sín wema 6 ~ 25μm 2) Kpo ɔ sin ɖiɖe: 100-300μm 3) Nǔ e è nɔ ylɔ́ ɖɔ bobine é sín gblǒ: Max.φ500mm 4) Roul ɔ sin kpinkpɛn: Max.300kg 5) Nǔwanyido ɖaxó ɖaxó: É hwe hú ±2μm alǒ é sɔgbe xá Nǔ e è ɖɔ dó kɔ́fu ɔ wu é: Gbɔn xomɛ tɔn ɔ, santimɛtlu 3 wɛ, ga tɔn hwe hú 650mm alǒ sɔgbe xá |
|
4. |
Nǔ e è nɔ tɔ́n sín mɛ é sín tinmɛ |
1) Nǔwanyido ɖaxó e ɖò kɔ́lu élɛktrɔdu tɔn jí ɖò hlɔnhlɔn gudo é: É hwe hú ±2μm alǒ é sɔgbe xá (ɖe fí e ma sɔgbe ǎ lɛ é sín ta kpo asíké kpo kpodo tó kpo jí) 2) Nǔ e è nɔ ylɔ́ ɖɔ bobine é sín gblǒ: Max.φ500mm 3) Roul ɔ sin kpinkpɛn: Max.300kg 4)Deviation de bord enroulement: E hwe hú ±0.4mm alǒ é sɔgbe xá |
Index technique de l'équipement
|
gbeɖé |
Nùɖé |
Nǔnywɛ xwitixwiti paramɛtɛrɛ |
|
1. |
Rouleau sín ɖaxó |
Φ400mm×450mm (diamètre de la surface du rouleau × largeur de la surface du rouleau) Largeur du rouleau efficace 420mm |
|
2. |
Jlɛjininɔ tɛnmɛ tɛnmɛ tɔn |
Kilo. Ga 4660mm× gblǒ 2680mm× ga 1800mm (è ma sɔ́ ɖ'ayǐ nú è na ɖè wema ɔ sín mɛ ǎ) |
|
3. |
Rouleau presse ɔ sín ɖaxó |
Kilo. Ga 2680mm x gblǒ 780mm x ga 1800mm |
|
4. |
Azɔwanu ɔ sin sinmɛ |
Couleur standard de fournisseur ou couleur précisée. |
|
5. |
Nǔ ɖokpo géé sín zìn . |
É ɖò mɔ̌ có, è ɖó na hɛn nǔ e è nɔ ylɔ ɖɔ 5T é bǐ kplékplé: 5T mɔ̌, bɔ è na hɛn nǔ e è nɔ ylɔ ɖɔ roller é ɖó 4T mɔ̌ |
|
6. |
Agbanhɛn -e è byɔ |
Akpáxwé roller ɔ tɔn byɔ ɖɔ agban e ɖò ayikúngban jí é ni syɛn hú alǒ sɔgbe xá 3t/m2, bɔ è nɔ sɔ́ kɔ́lu e nɔ hɛn nǔ ɔ ɖó gudo é ɖó nǔzinzan ɔ sín dò . |
|
7. |
Jɔhɔn sín hlɔnhlɔn |
0.5Mpa ~ 0.7Mpa (amì kpodo sin kpo sin ɖiɖe), :0.04M3/min |
|
8. |
Nǔ e è byɔ ɖò ayikúngban ɔ jí é |
Zohùnhùn sín 0 jɛ +45 degré C Fífá: É hwe hú 50% alǒ é sɔgbe xá |
|
9. |
Hlɔnhlɔn e è byɔ lɛ é |
380V, 50Hz atɔn-faz atɔɔn-kan système |
|
10. |
Hlɔnhlɔn linlin ɔ bi |
Hlɔnhlɔn 10KW |
|
11. |
Wezun e è nɔ dó bló nǔ lɛ na é |
Mɛtlu 12/ganju |
|
12. |
Tɛnmɛ e ɖò mlámlá wè tɛntin é |
200T ɖaxó |
|
13. |
Nukúnnúmɔjɛnǔmɛ |
É hugǎn alǒ sɔgbe xá 99% (è sɔ́ nǔ nyanya e nɔ wá lɛ é, hlɔnhlɔn, gaz kpo nǔ ɖevo e nɔ wà nǔ dó mɛ wu lɛ é kpo ɖ’emɛ ǎ) |
|
14. |
Azɔ̌wanú lɛ sín nǔ gblégblé |
É hwe hú 1% alǒ é sɔgbe xá (Nǔwanyido e nǔzinzan lɛ nɔ dɔn wá lɛ é kɛɖɛ wɛ è nɔ jlɛ́) |
Azɔwanu lɛ sin tito
É ɖò mɔ̌ có, è ɖó na hɛn nǔ e è nɔ ylɔ ɖɔ uncoiler é, nǔ e nɔ hɛn nǔ xɔ zo jɛ nukɔn é, nǔ e nɔ hɛn nǔ xɔ akwɛ é ɖé, nǔ e nɔ jla nǔ ɖó é, tutoblonunu e nɔ kpé nukún dó nǔ lɛ wu é, pɔmpi e nɔ hɛn nǔ lidǒ é ɖé, kpo nǔ e nɔ jla nǔ ɖó ɖò tó lɛ é kpo ɖó.
1. Nǔ e nɔ ɖè kɔ́lu tɔ́n é
Nǔ enɛ nɔ nɔ gudo nú nǔ e è na bló bɔ é na cí kɔ́lu ɖɔhun é, bo nɔ sɔ́ dó kɔ́lu ɔ mɛ. É ɖó fɛ́n syɛnsyɛn e è nɔ sɔ́ ɖó te é ɖé (20mm gǒjiblanú), fɛ́n e è sɔ́ macinu dó bló é ɖé kpo fɛ́n syɛnsyɛn e è sɔ́ chrome dó bló na é kpo, fɛ́n linlin tɔn lɛ, nǔ e nɔ jla tó ɖó é ɖé, jɔhɔn sín fɛ́n ɖé, frein powder magnétique ɖé kpo nǔ e nɔ hɛn hlɔnhlɔn ɖó te é ɖé kpo, fɛ́n e nɔ xlɛ́ ali mɛ lɛ é, kpo nǔ ɖevo lɛ kpo.
Paramètres techniques principaux:
- Afɔ e nɔ ɖè kɔ́n é: Diamɛtɛ́ɛ Ø76mm, gaɖiɖi e nɔ w’azɔ̌ é 500mm; jɔhɔnmɛhun e ɖó valve de contrôle é, bo ɖó tu e nɔ hɛn nǔ j’ayǐ é ɖé.
- Gblogblo ɖaxó e è nɔ ɖè é: Ø400mm
- Agban ɖaxo ɔ: 300kg
- Nǔ e nɔ hɛn hlɔnhlɔn wá é: 0,5~50kg (è sixu jlaɖó), bo nɔ zán nǔ e nɔ hɛn hlɔnhlɔn ɖó te é ɖé Sulishun.
- Nǔ e nɔ jla tó ɖó é: É nɔ zán tuto nǔjlajla tɔn Dongdeng tɔn ɖé bɔ é nɔ sɔgbe ±0.2mm.
2. Atɛjijɛ e jí è nɔ xò nǔ kplé ɖè é
- É bló kɔ́fu ɖé, kɔ́fu hlɔnhlɔnnɔ ɖé, cylindre, kpodo kɔ́fu e nɔ xlɛ́ ali mɛ é kpo, bɔ è bló ɖó kpɔ́ xá kɔ́fu ɔ.
- Wlɛnwín ɖé: Cylindre-e nɔ hɛn hlɔnhlɔn ɖé é nɔ d’alɔ mɛ.
- Gbɔn gblǒ: 400mm
3. Edge-Nǔ e nɔ sɛ́n nǔ é
Nǔ e nɔ sɛ́n tó - é ɖó kɔ́mɛ, hwǐ e nɔ sɛ́n nǔ é ɖò aga kpo dò kpo, hwǐ e nɔ sà gbɔn tɔ̀ jí lɛ é, kpodo hwǐ e nɔ xlɛ́ ali mɛ lɛ é kpo. Azɔ̌ tɔn taji ɔ wɛ nyí ɖɔ é ni ɖè tó e è ma sá nǔ dó ǎ lɛ é kpo akpáxwé e tɔ́n lɛ é kpo síìn, bo na dó bló bɔ è ma na j’ayǐ ɖò jlɛ̌ jí ǎ, ɖó vogbingbɔn e ɖò fí e è sá nǔ dó lɛ é kpo ee è ma sá nǔ dó ǎ lɛ é kpo tɛntin é wu.
Paramètres techniques principaux:
1) Wezun e hwǐ ɔ nɔ dó é ɖaxó bǐ ɔ: 40 rpm
2) Akpáxwé-glǒ: 200mm–400mm (è nɔ jla ɖó tɛgbɛ)
3) Hlɔnhlɔn mɔto tɔn: 0,4 kW (azɔ 3‚ 380V‚ 50Hz)
4. Nǔ e nɔ hɛn jɔhɔn gló é
Nǔ enɛ e è sɔ́ fɛ́n ɖé dó bló na é ɖé, fɛ́n e nɔ xlɛ́ ali mɛ lɛ é, fɛ́n e nɔ xlɛ́ ali mɛ lɛ é, kpo fɛ́n e nɔ xlɛ́ ali mɛ lɛ é kpo é nɔ ɖè fɛ́n lɛ sín xixo kpò hwenu e è ɖò fɛ́n ɔ xò wɛ ɖò hweɖelɛnu é, bo na dó bló bɔ é na gbà ǎ.
- Nukúnnúmɔjɛnǔmɛ: 2 (ɖokpo jɛ nukɔn nú mɔ̌to ɔ, ɖokpo ɖò mɔ̌to ɔ gudo).
5. Nǔ e nɔ hɛn zozo jɛ nukɔn é
- Système préchauffage infrarouges avec température réglable Moins ou égal à 100 degrés , equipé avec protection d'alarme de température sur-.
6. Hydraulique Rouleau Presse
Nǔ e è nɔ zán ɖò mɔ̌to ɔ mɛ é wɛ nyí nǔ taji e è nɔ zán ɖò mɔ̌to ɔ mɛ é, bo ɖó mɔ̌to e è sɔ́ gan dó bló é ɖé, mɔ̌to e nɔ bló bɔ è nɔ bló nǔ lɛ ɖó é, mɔ̌to e nɔ ɖè hlɔnhlɔn kpò é, tutoblonunu e nɔ hɛn hlɔnhlɔn wá é, tutoblonunu e nɔ jla tɛnmɛ lɛ ɖó é, tutoblonunu e nɔ kpé nukún dó hlɔnhlɔn wu é, nǔɖuɖu e nɔ cyɔn alɔ nǔɖuɖu jí lɛ é, kpo nǔ e nɔ klɔ́ mɔ̌to lɛ é kpo.
Paramètres techniques principaux:
1) Jlɛjininɔ tɔn lɛ bǐ (Ga × G × H): ~2800mm × 800mm × 1500mm
2) Nǔ e è nɔ ylɔ́ ɖɔ rouleau é (diamètre × largeur): Ø400×450mm
- Gbɔn azɔwiwa ganji: 400mm
- Rouleau ɔ sín wezun: 2–12 rpm (è nɔ jla ɖó afɔɖevomɛ)
- Nǔ e è nɔ zán dó bló kɔ́lu na é: 9Cr3Mo (è na gbeɖiɖó kpɔ́nnúmɛ tɔn)
- Nǔ syɛnsyɛn e ɖò jǐ é: HRC D’agba hú alǒ sɔgbe xá 66–68
HB280-300
- Gbɔn fí e è nɔ cí é: É ɖaxó hú alǒ sɔgbe xá 18mm
- Radial runout: É hwe hú ±0.001mm (è tɛ́n kpɔ́n ɖò mɔ̌to cylindrique jí)
- Ayikúngban jí gǒflɛ́mɛ: Ra=0.04
- Chrome sín ɖiɖe: É ɖaxó hú alǒ sɔgbe xá 0.18mm
- Rouleau cleaning: Système de rappeur de lame réglable avec un boîte de collecte (set ɖokpo ɖò rouleau ɖokpo ɖokpo mɛ).
- Nukúnnúmɔjɛnǔmɛ e è ɖó é bǐ mlɛ́mlɛ́: É hwe hú ±0.002mm (è tɛ́n kpɔ́n ɖò nǔlinkpɔ́nnú cylindrique jí)
3) Wlɛnwín mɔ̌to kunkun tɔn: Gbɔn fí bǐ
4) Hlɔnhlɔn mɔto tɔn taji ɔ: 11kW (2×5,5kW‚ 380V‚ 50Hz)
5) Nǔ e è nɔ ylɔ́ ɖɔ cylindre hydraulique é: Ø200mm sín dò, 10mm sín hlɔnhlɔn
6) Hlɔnhlɔn e nɔ hɛn nǔ lidǒ é ɖaxó hugǎn ɔ: 3400 kN
7) Hlɔnhlɔn linlin tɔn: 0,45–7,5 t/cm
8) Ajustement de gap: Bloque de coin central avec pression hydraulique constante.
- Nǔjlɛ́dónùwú: 0–2mm
9) Roulements à rouleaux: Roulements de précision P5-grade kpodo ami molybdène disulfure kpo.
10) Zozo sin kancica: Joint rotatif ɖo arbre ɔ sin fifo mɛ
11) Wlɛnwín zozo tɔn: Nǔ e nɔ hɛn zozo ɔ ɖó te é
12) Nu e nɔ hɛn zozo ɔ: Amì zozo tɔn (mɛ e nɔ zan ɔ- wɛ na)
13) Zozo: Zozo xɔmɛ tɔn.–150 degrés (é sixu jlaɖó, ɖiɖe dijitalu tɔn kpo alarme zozo zɛ - tɔn kpo).
14) Roller surface température uniformité: ±1 degré (ɖò gblǒ azɔ̌wiwa tɔn mɛ).
15) Taux de chauffage : Temp. jɛ 80 degré mɛ ɖò Cɛju 60 mɔ̌ mɛ alǒ é hwe hú cɛju 60, stabilisation Kpo hú cɛju 100 alǒ é sɔgbe xá cɛju 100 kpo.
16) Hlɔnhlɔn zozo amì tɔn: 2HP, 24kW (380V vo, 50Hz hlɔnhlɔn ɖiɖó).
17) Hlɔnhlɔn mɔ̌to pɔmpi ami tɔn tɔn: 1,5 kW
18) Amì ɖaxó bǐ ɔ: 220 L/min
19) Macinu ɔ sín zìn: ~4,5 tɔnu
20) Sinmɛ ɖagbeɖagbe lɛ
21) Drive motor e ɖò amyɔxwé nú nǔɖuɖu sín vivɔnu é.
7. Vɔ́ blóɖó
Nǔ e nɔ vɔ́ nǔ lɛ blóɖó é nɔ bló bɔ nǔ e è sɔ́ élɛktrɔdu dó bló na é nɔ blá dó hwǐ ɖaxó ɖé jí. É ɖó kɔ́mɛ ɖé‚ hǔn linlin tɔn lɛ‚ nǔ e nɔ jla tó lɛ ɖó é‚ jɔhɔnmɛhun‚ mɔto e nɔ lɛkɔ lilɛ e‚ embrayage poudre magnétique kpodo tension controle kpo‚ kpodó rouleaux guidés kpó.
Paramètres techniques principaux:
1) Afɔdógbě : Afɔdógbě jɔhɔn tɔn, Ø76mm, gaɖiɖi e nɔ w’azɔ̌ é 400mm (kpodo valve de contrôle kpodo tu e nɔ hɛn jɔhɔn é kpo).
2) Diamɛtɛ́ɛ ɖaxó bǐ ɔ: Ø400mm
- Agban ɖaxo ɔ: 400kg
3) Nǔ e nɔ hɛn hlɔnhlɔn ɖó te é: 0,5–50kg (è sixu jlaɖó), tuto Sulishun tɔn.
4) Akpáxwé jlɛjininɔ tɔn: Dongdeng sín tuto gǎn, ±0.2mm jlɛjininɔ.
8. Sisteme de contrôle électrique
È nɔ kpé nukún dó lɛ̌ɛnkanvɔ ɔ wu gbɔn nǔ e è nɔ zán ɖò kɔ́ntu ɔ jí é jí, bɔ nǔ elɔ lɛ ɖ’emɛ:
1) Uncoiler hlɔnhlɔn ɖiɖó gbɔn frein poudre magnétique gblamɛ.
2) Rolling mill e nɔ hɛn mɔto taji ɔ kpodo frequence convertisseur kpo bo nɔ jla wezun ɔ ɖó é.
3) Rewinder e nɔ hɛn gbɔn mɔto kpodo hlɔnhlɔn ɖiɖe kpo gbɔn embrayage magnétique powder gblamɛ.
4) Pompe e nɔ hɛn nǔ lidǒ é nɔ jla hlɔnhlɔn e ɖò cylindre hydraulique ɔ mɛ é ɖó gbɔn écran tactile HMI gblamɛ.
5) Servo-moteurs wɛ nɔ kpé nukún dó jlɛjininɔ e ɖò tó jí é wu.
6) Roller hlɔnhlɔn jlaɖó gbɔn HMI gblamɛ.
7) Rouleau sín tɛnmɛ e è nɔ xlɛ́ ɖò HMI jí é.
8) Roller gap jlaɖó gbɔn HMI sín xógbe gblamɛ.
